我的第一版 Passion 15 MKII 後級加裝了 HV 穩壓。

不過，這是一個失敗的改裝。
害我損失兩個 NMOS。（在 My3C 這一個 MOS 要將近NT. 700！）
這一次，我參考了 Pass 的文章，
決定採用裡面提到的一個簡易 CLC 加 MOS 穩壓電路，
於是，我的第二版 Passion 15 MKII 有了全機穩壓！

為了達成全機穩壓的任務，
自己用洞洞版搭了一個穩壓電路，
在網路上跟小蔡兄訂了 4 個 2mH/2A Choke，
還有 8 個 ROE 15,000uF/40V 電容！

說到電容的值，
Pass 的文章提到：
「Capacitors C4 through C8 are rated at about 30,000uF (or more!)」
C4 到 C8 的電容值是「個別」還是「共」30,000uF 呢？

我以為是「個別」，但看了其他人的作法，似乎傾向於「共」30,000uF。
一個後級有「共」30,000uF 的濾波電容已經很大了，
而我的這一版 Passion 15 MKII 目前單聲道的濾波電容值高達 136,000uF!!!
甚至還預留了四個 ROE 15,000uF/40V 電容的升級空間，可以擴充到 196,400uF!!!

似乎用太多電容了 ＠＠ （很傷荷包啊）

除了穩壓下足了功夫，我總共買了 6 組 Passion 15 MKII 模組。
第一對模組因為 HV 穩壓裝不好都壞了 NMOS，
又買了一對（買模組比單買 MOS 划算），到此為止共買了四對。
接著左聲道又發生輸出直流調不小的狀況，又一個 NMOS 掛了，
全新剛上電就壞了，真奇怪。

認了，又買一組。

用了一陣子，左聲道的輸出直流又調不小了，看來又有 MOS 掛點，
可能是我用清潔泡棉擦 MOS 腳造成靜電破壞吧。

氣極了，又買了一組，這就是共買 6 組的由來。

更倒楣的是，第六組來了以後，拆下 MOS 檢查才發現掛的是 PMOS，
我手頭上好的 PMOS 已經有 3 個了，根本不需要買第 6 個 Passion 15 MKII 模組，
真是欲哭無淚。

這一版的後級總共改了：
1. 全級穩壓，CLC + MOS 。
2. 更換 Passion 15 MKII 模組。
3. 加裝 12cm 風扇 x 2 直吹散熱片。
4. 電源加上 CL60 熱敏電阻緩衝開機脈衝。
5. 電源還加上了 5A EMI 濾波。

雖然所費不貲，但終於搞定了（開始懷疑自己是偏執狂），
現在後級的輸出直流在正負 10mV 左右的水準，
開機後接喇叭完全聽不到任何雜音，
搭配現在無哼無嘶的 6C45 第二版前級（6C45 的改版又是另一個故事了），
整個系統沒有訊號時「靜～悄～悄」，
低頻很有力量，反應快，忙了幾個月，終於完工。





俯視圖

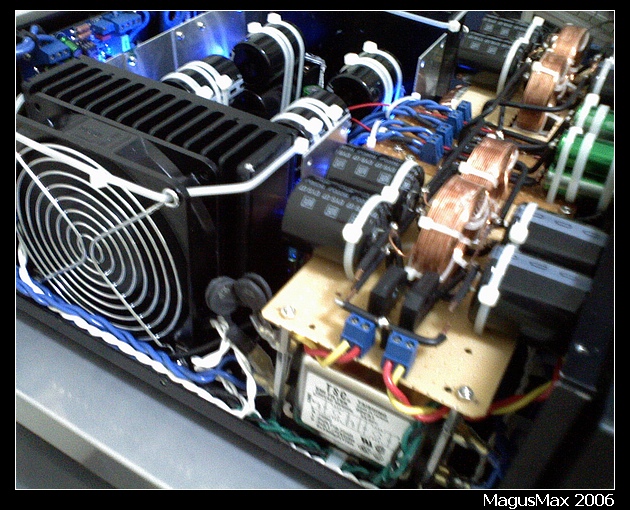

12cm 風扇、5A EMI 濾波器以及 CL60 熱敏電阻（緩衝開機用）

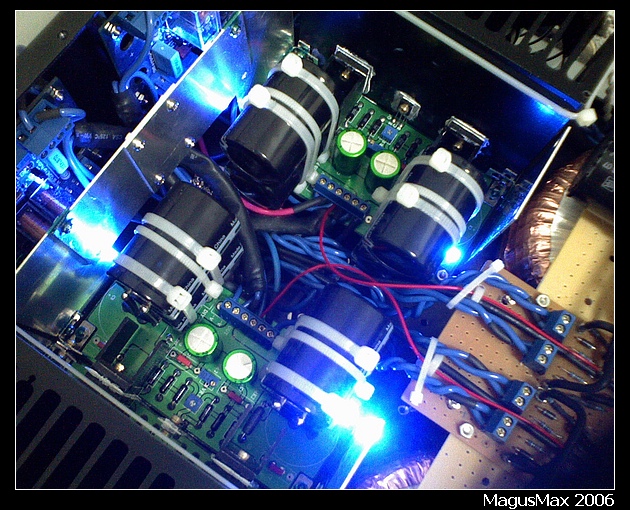

買太多 Passion15 MKII 模組，索性每聲道用上四個 18,000uF 電容。

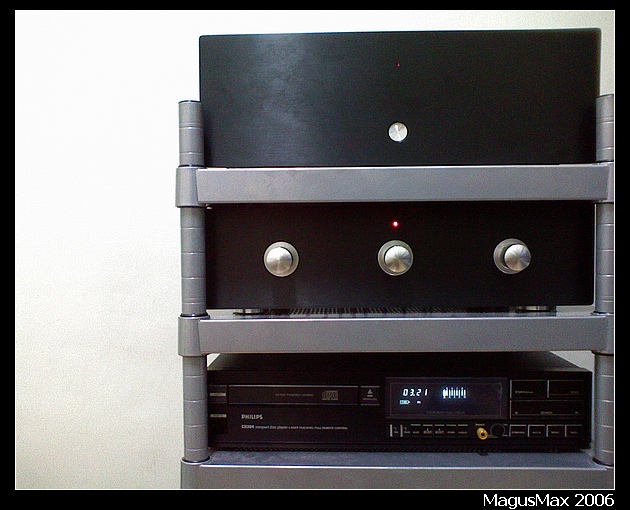

目前系統的擺設。溫度高的擺在上方，可以保護 CD player 又可以幫助散熱。

這些照片是用 K510i 手機的 1.3M 畫素相機拍的。
